Penjelasan

Instruksi OUTN ini adalah kebalikan dari instruksi OUT. Instruksi ini mengendalikan nilai bit tujuan berkebalikan dengan status energi yang diterima. Jika instruksi ini mendapat energi maka bit tujuan akan dikendalikan agar bernilai false dan bila tidak mendapatkan energi maka justru bit tujuan dikendalikan menjadi true.

Kondisi energi	Bit Tujuan
berenergi	dikendalikan menjadi false
tidak berenergi	dikendalikan menjadi true

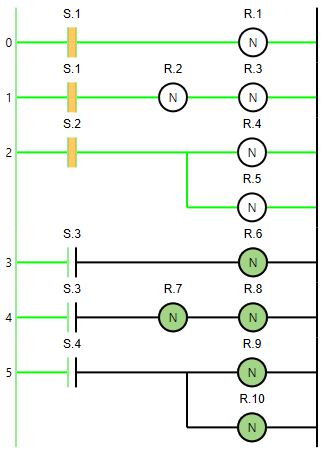

Seperti telihat pada gambar dibawah, instruksi OUTN ini selalu bersifat konduktor (menghantarkan energi) sehingga untuk 2 atau lebih instruksi OUTN, pemasangannya pun bisa dilakukan secara seri seperti pada anak tangga nomor 1. Sesuai dengan aturan baku penulisan diagram tangga, pemasangan 2 atau lebih instruksi OUT seharusnya dilakukan secara parallel seperti pada anak tangga nomor 2. Namun pemasangan secara seri ini dapat menghemat step program dan juga lebih simple.

Gambar di bawah memperlihatkan status bit pada kombinasi instruksi NO dan OUTN. Pada kasus ini status bit instruksi OUTN akan selalu bertolak belakang dengan status bit dari instruksi NO
