Bantuan untuk DMD Setting

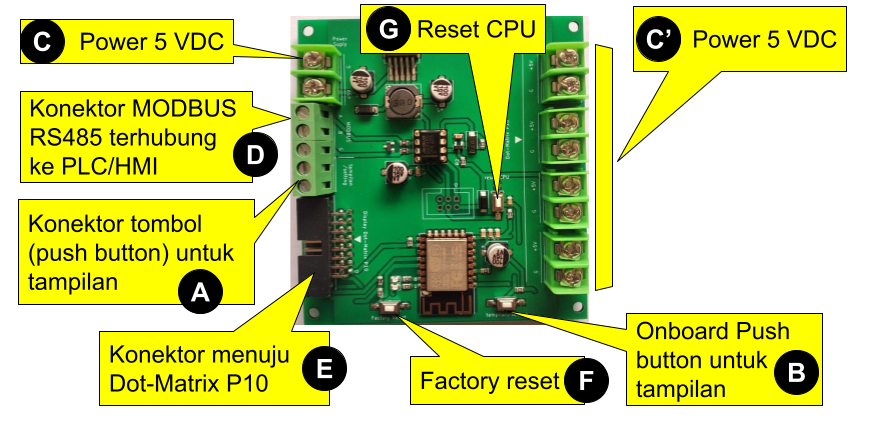

Tampilan Hardware modul dot-matrix display dapat dilihat pada gambar berikut.

Norway

Modul ini berfungsi menyimpan data yang diterima melalui MODBUS RS485 dan menampilkan nya pada dot-matrix display P10. Data dari PLC/HMI diterima melalui jalur RS485 melalui protokol MODBUS (D) dengan kapasitas penyimpanan sebesar 10 data/register. Namun dari kesepuluh data ini hanya satu data saja yang ditampilkan ke dot-matrix display modul (E) sehingga diperlukan tombol pemilih data (A atau B).

Modul ini membutuhkan power 5V DC dengan arus minimum 3A. Power dari PSU/adaptor masuk melalui konektor power (C) dan untuk memudahkan memberi power pada modul dot-matrik P10, konektor ini dihubungkan parallel dengan konektor power tambahan (C') untuk memenuhi kebutuhan bagi 4 modul dot-matrik P10 yang akan disambungkan. Karena konektor C dan C' dihubungkan secara parallel secara langsung, maka tidak ada perbedaan antara penggunaan konektor C dan C'.

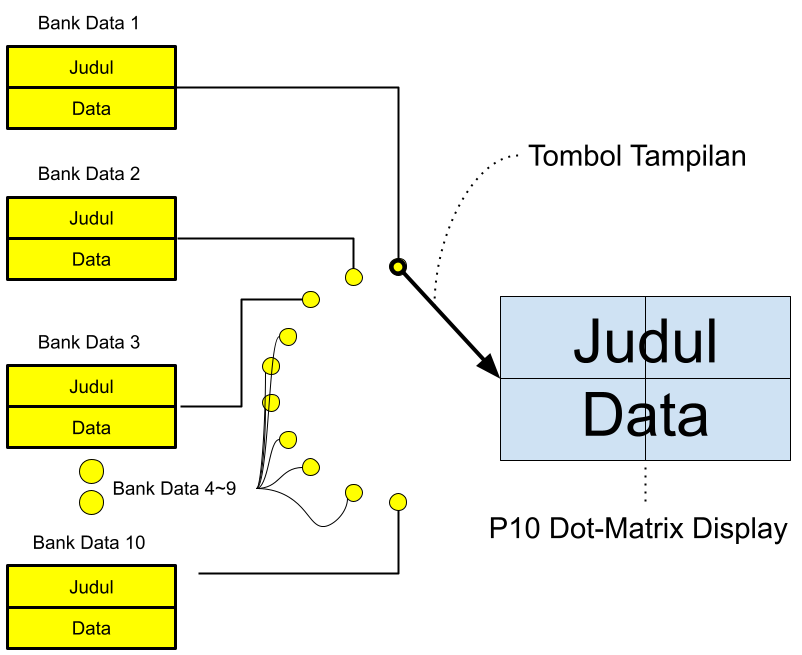

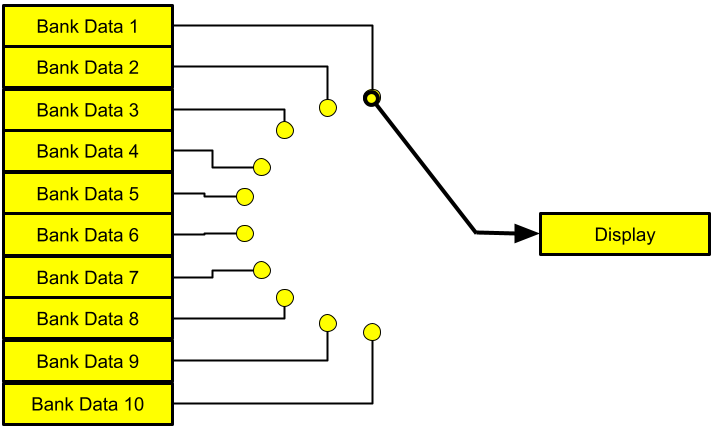

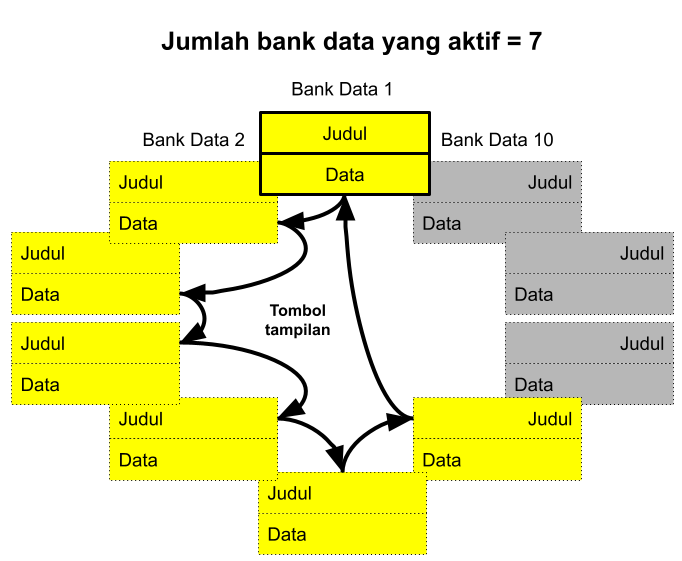

Modul Dot-Matrix Display ini dimodelkan sebagai 10 bank data yang terpisah dan hanya mempunyai satu jalur display saja sehingga terdapat pemilih data yang akan ditampilkan. seperti terlihat pada gambar berikut

Norway

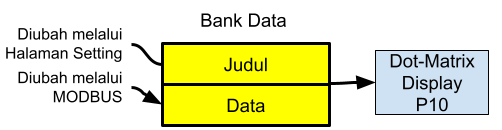

Bank data itu sendiri dimodelkan sebagai dua komponen yang berupa Judul dan Data seperti terlihat pada gambar berikut

Norway

Judul hanya dapat diubah melalui halaman seting saja sedangkan Data dapat diubah melalui komunikasi MODBUS RTU.

Data-data pada bank data mempunyai alamat MODBUS sendiiri-sendiri. Data-data tersebut dapat diubah/diupdate melalui perangkat luar (PLC/HMI). Dari ke 10 bank data tersebut hanya satu saja yang ditampilkan ke display dan dipilih melalui tombol seperti pada gambar berikut

Norway

Untuk mengakses halaman setting dapat dilakukan dengan menghubungkan perangkat HP/Laptop melalui WiFi access point dan membuka halaman web 192.168.4.1

DotMatrix
Jumlah Modul P10
Angka Besar(khusus jumlah modul = 4)
Kecerahan LED

Bank Data
Jumlah Bank Data yang aktif
Judul Bank Data 1~10

Wifi Setting
SSID (Nama Wifi)
Password

MODBUS
Slave Address
Baudrate

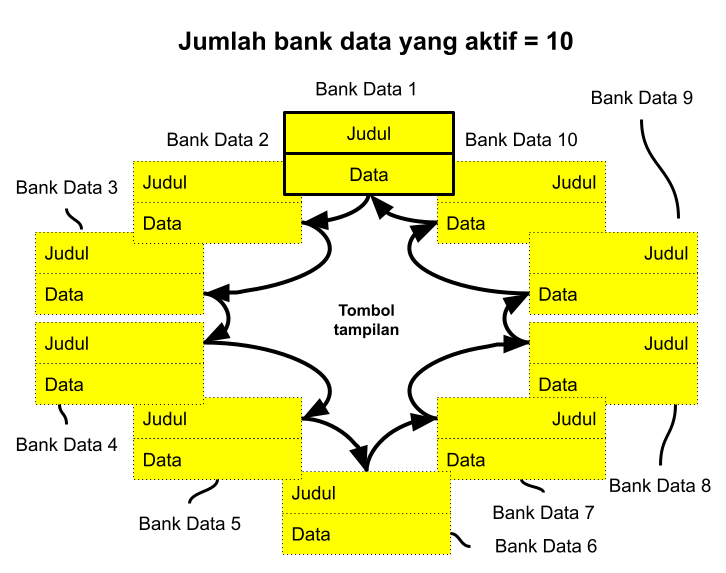

Pada bagian setting bank data terdapat variabel jumlah bank data yang aktif. Variabel ini digunakan untuk mengatur berapa jumlah bank data yang dapat difungsikan untuk menyimpan data. Jika variabel ini diisi dengan angka 10 maka seluruh bank data yang tersedia akan aktif seperti terlihat pada gambar berikut.

Norway

Bank Data yang dipilih untuk ditampilkan ke display Dot Matrix diatur melalui tombol tampilan yang ada di board modul ini. Jika tombol tampilan ditekan, maka Bank Data selanjutnya lah yang akan dipilih untuk diteruskan menuju display. Jika tombol tampilan ditekan lagi pada saat yang terpilih adalah bank data terakhir, maka bank data terpilih akan kembali ke bank data awal lagi. Jika jumlah bank data yang aktif adalah 10 maka data bank terpilih akan kembali ke bank data nomor 1 lagi saat tombol ditekan. Begitupula jika jumlah bank data diisi dengan angka 7 maka bank data terpilih akan kembali ke awal lagi setelah melewati bank data nomor 7 seperti terlihat pada gambar berikut.

bank7

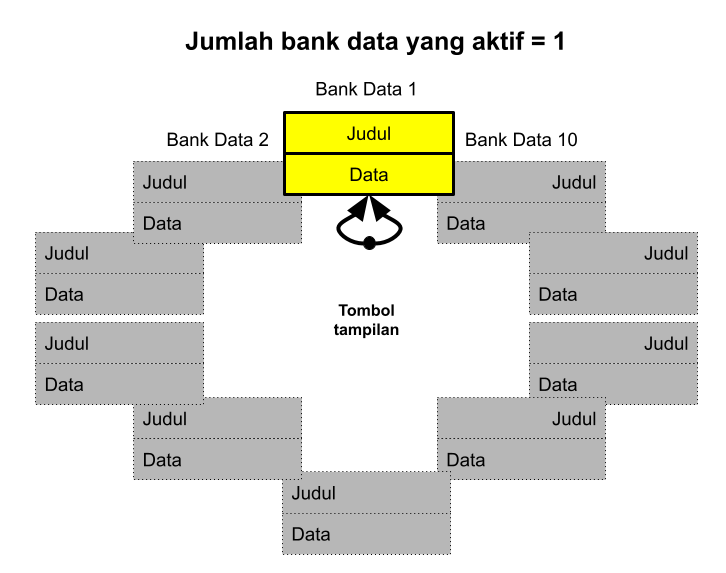

Jika data jumlah bank aktif data diisi dengan angka 1 maka tombol tampilan seakan tidak berfungsi karena tidak ada bank data lain yang dapat dipilih seperti terlihat pada gambar berikut

bank1

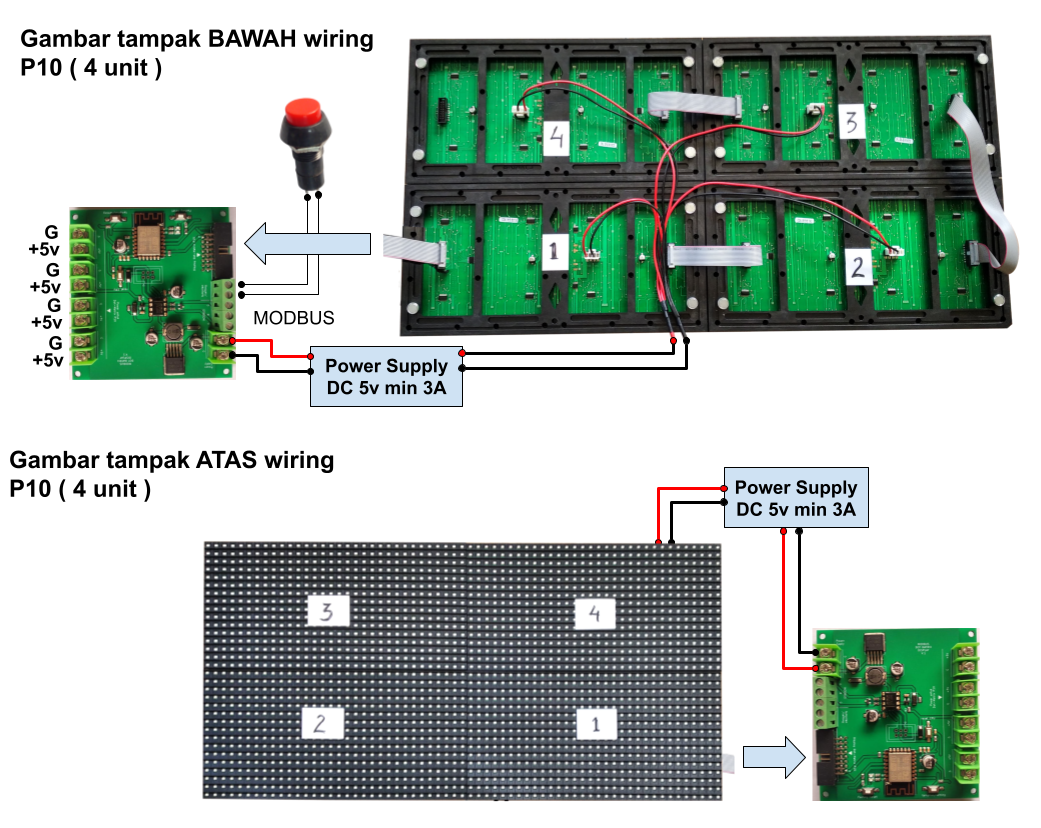

Beralih ke parameter jumlah modul P10 pada halaman setting. Display dot matrix pada modul ini tersusun oleh 4 modul P10 dengan susunan sesuai gambar berikut

Wiring

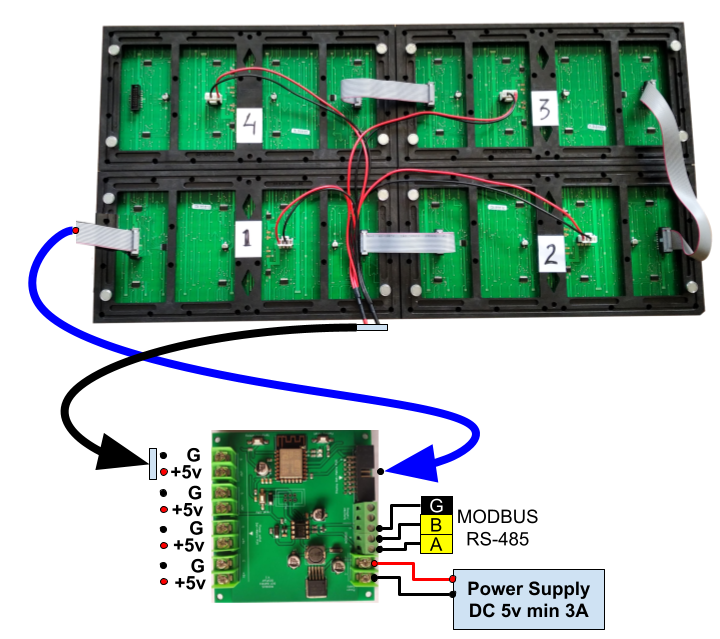

Untuk mempermudah pengkabelan maka seluruh kabel power pada modul P10 dapat diparallel dan disambungkan ke salah satu jalur konektor power tambahan seperti pada gambar berikut

Wiring

Atau menghubungkan satu persatu kabel power modul P10 dengan setiap jalur konektor tambahan power seperti pada gambar berikut

Wiring

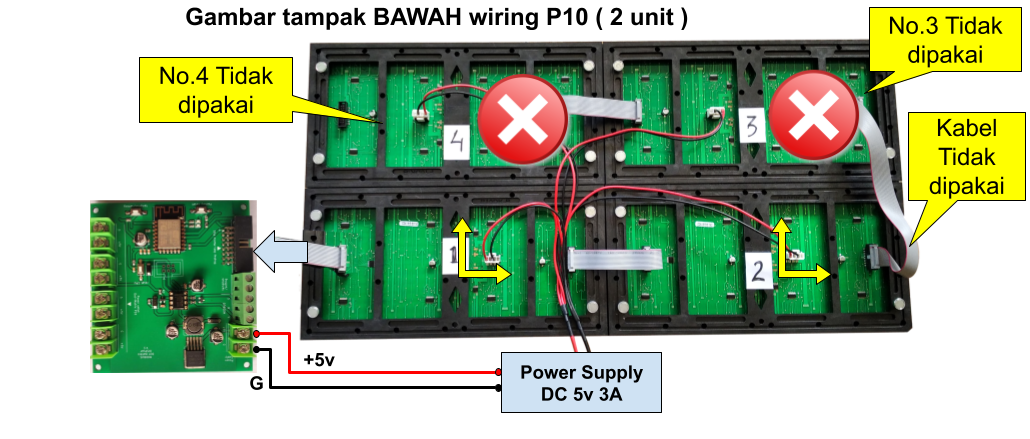

Jika hanya di inginkan menampilkan data angka saja tanpa judul, maka jumlah modul P10 cukup dipasang 2 unit saja dan parameter jumlah modul P10 dapat diisi dengan angka 2. Dengan jumlah modul P10 yang diisi angka 2 ini maka otomatis jumlah bank data yang aktif adalah 1 dan judul bank data juga non-aktif. Sehingga anda tidak perlu mengisi parameter judul bank data atau bisa diabaikan saja.

Jika diinginkan menampilkan data saja tanpa judul namun dengan ukuran angka yang lebih besar maka dapat digunakan 4 jumlah modul dan mengaktifkan setingan "Angka Besar" pada halaman setting.

wiring2

Kecerahan LED dapat diatur melalui parameter Kecerahan LED dengan nilai 1-100.

Alamat MODBUS pada setiap bank data dapat dilihat pada tabel berikut

Bank Data Modbus Adress
Bank Data 1 40001
Bank Data 2 40002
Bank Data 3 40003
Bank Data 4 40004
Bank Data 5 40005
Bank Data 6 40006
Bank Data 7 40007
Bank Data 8 40008
Bank Data 9 40009
Bank Data 10 40010

Wifi Access Point (AP) dan password dapat diatur melalui Parameter SSID dan Password. SSID default adalah "OutsealSetting" dengan password "www.outseal.com". SSID ini adalah nama Wifi yang akan tampak di HP/Laptop untuk keperluan setting. Apabila anda sudah tidak memerlukan setting lagi, Wifi AP ini bisa di non-aktifkan dengan cara menekan tombol tampilan/setting selama lebih dari 5 detik. Begitu pula untuk menampilkan kembali Wifi AP ini, anda dapat melakukan hal yang sama seperti saat me-nonaktifkan yakni dengan menekan lebih dari 5 detik.

Jumlah karakter SSID minimum 4 karakter dan password minimum 8 karakter. Apabila password kurang dari 8 karakter maka setiap orang dapat mengakses WifiAP ini.

Anda dapat menggunakan lebih dari satu modul dotmatrix display ini asalkan alamat slave nya berbeda, oleh sebab itu modul ini dilengkapi dengan parameter alamat salve dan baudrate yang dapat diatur

Sebaiknya modul dotmatrix display ini di restart setelah pengaturan:

  • WiFi
  • MODBUS

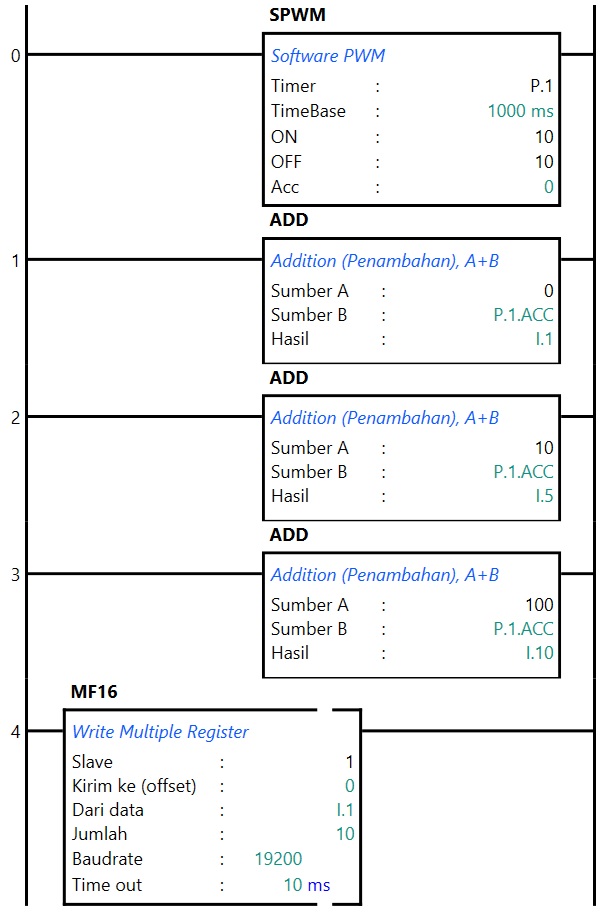

Berikut adalah ladder untuk mengkases modul Dot-Matrix Display menggunakan Outseal PLC

LadderDMD

Data dari outseal PLC dengan jumlah 10 data dari I.1 hingga I.10  dikirim secara bersama menuju modul DMD melalui jalur modbus master menggunakan instruksi MF16.

Sedangkan pengaturan pada halaman setting adalah sebagai berikut

  • Jumlah Bank Data yang aktif = 10
  • Judul Bank Data 1 = var 1
  • Judul Bank Data 5 = Temp
  • Judul Bank Data 10 = Press

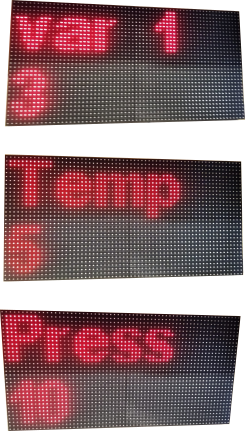

Hasilnya adalah sebagai berikut

LadderDMD

Data ditampilkan ke Dot-Matrix secara bergantian bila tombol tampilan yang ada di board ditekan
